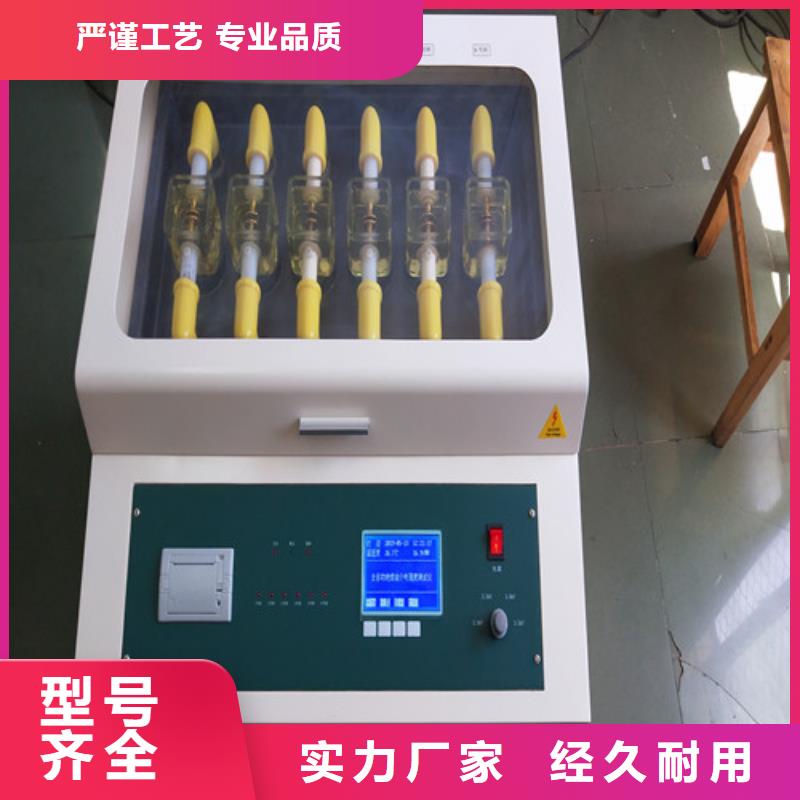

吉林绝缘油介电强度试验仪示波器操作与设置示波器用于展示升压过程中的实时电压波形，其中黄色的曲线为两个电极之间的高压信号即仪器的高压输出，红色和蓝色的曲线分别是两个电极对大地的高压信号。示波器窗口的左上方会提示当前高压的有效值，单个电极的高压有效值，当前仪器状态以及已经记录的数据长度在测试过程完成后示波器可以回放记录的击穿瞬间电压波形如图5，对于已经存储的击穿瞬间电压波形可以进行以下操作：1）放大和缩小点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改曲线的Y轴坐标和X轴坐标，可以实现对曲线的放大和缩小使用鼠标可以实现曲线的快速放大，操作方法为按下鼠标左键，从左至右滑动鼠标，软件屏幕上会出现一个选择框，然后释放鼠标左键则软件会按照选择的区域对曲线进行放大。再次读取该组曲线时，曲线的坐标系统会恢复至默认状态2）显示数值分辨率调整点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中更改X轴和Y轴的小数点，可以实现数值分辨率的调整3）曲线的隐藏与重新点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中通过高压臂1，高压臂2和高压输出的显示复选框，可以实现红色曲线，蓝色曲线和黄色曲线的显示和隐藏4）曲线展示模板参数调整每次试验结束后，软件系统会以默认的模板坐标展示记录的击穿电压波形，在仪器处于“等待试验”（点击新建试验后仪器左下方会提示仪器状态），修改示波器的配置时，该配置会被更新至仪器试验模板。在其他状态，如果用户在更改示波器的配置后选择了图7中的“更新试验模板”，则该配置也会被更新至试验模板5）曲线数值读取点击软件界面的示波器设置出现如图7所示界面，在图7所示界面中选择启动工具尺，则仪器显示如图5所示，示波器界面中会显示一条红色定位线，该线所对应的时间刻度和对应的曲线数值会显示在示波器的右边。通过示波器顶部的滑动条可以调整定位线的位置，以读取不同位置的曲线数值注意：结合击穿电压的波形和定位线可以读取绝缘油介电强度测试仪的切断时间

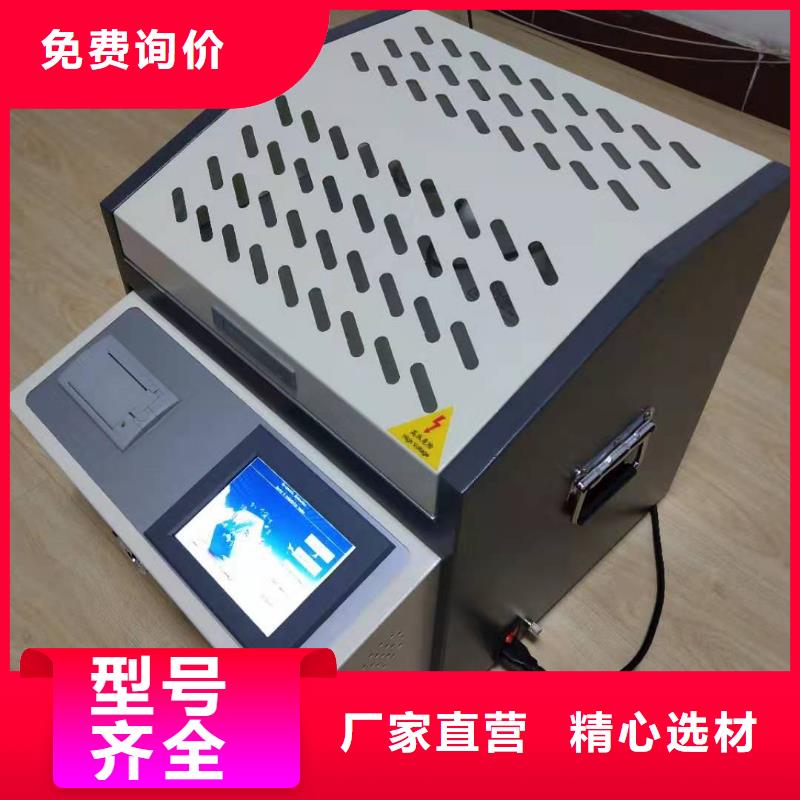

吉林绝缘油介电强度试验仪装置组成2硬件组成整个绝缘油介电强度测试仪校验装置由仪器主机，高压分压器（2个），高压分合终端，隔离模块，高压引线，采样连接电缆等组成。图1绝缘油检测装置2.1.1 采样主机仪器主机如，仪器主机后面板包括分压器低压臂隔离后的信号输入接口（6芯航插），高压分合终端控制输出（3芯航插），USB连接口（连接计算机）。仪器主机的前面板包括两个信号指示灯电源信号和击穿控制箱（即高压分合终端）状态指示。击穿控制箱状态指示灯亮时表示控制箱内的高压连接点处于低阻状态 高压分合终端高压分合终端用于将输入的高压信号瞬间短接，使放置在分合终端内的油杯间隙发生放电以模拟绝缘油击穿，在绝缘油介电强度测试仪无特殊要求的情况下可以使用空油杯（以空气放电模拟油击穿）作为放电负载。如图1所示，高压分合终端面板上包含了电源插座，2A保险和3芯航插的控制信号输入高压分合终端顶部为高压仓，高压仓包含三对电极，三对电极含义如下：1 右边对电极用于控制击穿放电，进行校验操作时，该点放置击穿电压低的油或者直接使用空杯。中间第二对电极为负载杯，试验时该油杯模拟测试仪带负载状态，不使用时请直接用绝缘罩盖住左边的一对电极为高压引入端子，试验时被检测的绝缘油介电强度测试仪高压输出由此处引入三对电极连接的原理图如图2所示。注意：1）高压分合终端的允许输入电压为80kv，因此在测量电压高于100kv的绝缘油测试仪的输出电压时，请断开击穿控制箱的高压输入高压分合终端的三对电极均需要使用绝缘罩子盖住，以避免电极之间放电，或电极对分合终端的机壳放电图2 分合终端原理图TH-100隔离模块当分合终端内发生击穿放电时会产生巨大的干扰通过分压器耦和至采样主机，该信号会对采样主机产生冲击，因此通过TH-100隔离模块将两个系统进行电气隔离以达到减少冲击的目的，试验时隔离模块置于分压器和采样主机之间，并且让采样主机与分合终端的物理距离保持在2M以上。2.1.4 分压器和高压连接线缆为了保证足够可靠的绝缘性，测试过程中被检测的绝缘油介电强度测试仪高压端子采样如图1中所示的黄色绝缘杆支出（或使用环氧树脂制作的绝缘罩引出高压线），然后经过高压电缆和另一对绝缘杆接入高压分合终端。TH-100绝缘油介电强度测试仪校验装置提供两个分压器，分压器的参数
